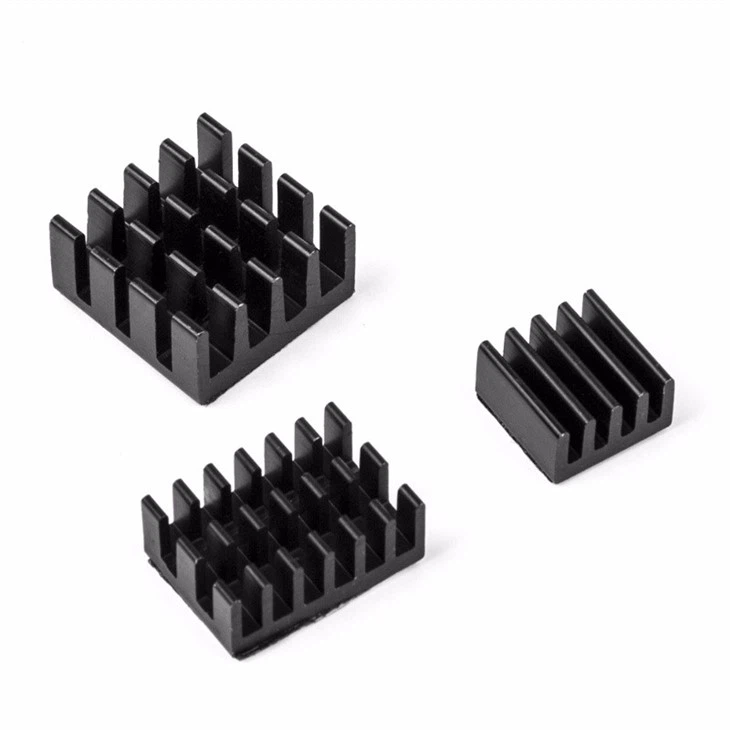

Radiador VRM extruït d'alumini anoditzat negre

Feu clic a la línia de navegació "visita la fàbrica en línia" per visitar la nostra fàbrica

  Les CPU necessiten dissipadors de calor per mantenir-se a una temperatura segura, però els VRM, un dels components de suport, no se'ls presta l'atenció que mereixen. El vostre VRM, ja sigui d'una sola etapa o de diverses etapes, probablement necessitarà un dissipador de calor per mantenir-se dins del rang de temperatura de funcionament segur.

En un VRM format per components discrets, si decidiu utilitzar un dissipador de calor VRM per a la regulació de la temperatura, trobareu algunes dificultats. En un ASIC VRM, el disseny del propi xip determina si es requereix un dissipador de calor VRM.

Normalment, un VRM s'implementa com a convertidor buck, de manera que utilitza un senyal PWM amb un cicle de treball baix per canviar els MOSFET de potència. La tensió de sortida es regula entre els dos nivells amb un gran condensador. Un VRM d'una sola etapa conté dos MOSFET, mentre que un VRM multinivell conté dos MOSFET per etapa. Els MOSFET de cada etapa es commuta contínuament, que després modula el nivell de regulació del circuit LC a la sortida del VRM.

Si observeu un MOSFET de potència típic, veureu un gran coixinet metàl·lic a la part posterior del component. Aquest és el dissipador de calor del MOSFET. He vist que alguns dissenyadors connecten dissipadors de calor personalitzats directament a aquests coixinets per dissipar la calor.

Un cop col·locat al tauler, la potència del MOSFET baixarà, el que significa que el dissipador de calor del MOSFET està directament contra el tauler. Normalment, aquestes plaques es solden a un dissipador de coure, que permet que la calor flueixi a través del dissipador cap a la part posterior del tauler. La major part de la calor s'acumularà als coixinets, i tenir els coixinets MOSFET contra el tauler significa que el tauler en si actua com un dissipador de calor. Si la placa base de l'ordinador està exposada i trobeu el MOSFET VRM, proveu d'encendre l'ordinador i espereu que el sistema s'escalfi. Notareu que la part posterior del tauler està molt calenta.

La superfície superior de cada MOSFET està aïllada, de manera que flueix molt poca calor fora del tauler, de manera que no calen dissipadors de calor addicionals a la part superior d'aquests components. Alguns fabricants encara afegeixen dissipadors de calor a la superfície dels components per a la decoració. Alguns VRM moderns estan dissenyats perquè el coixinet tèrmic del MOSFET estigui a la superfície superior, que és principalment per a GPU. Els dissipadors de calor són essencials en aquests servidors, ja que aquests VRM no utilitzen la placa base com a dissipador de calor.

On posar el dissipador de calor VRM addicional

Si realment es necessita un dissipador de calor addicional, on s'ha de col·locar? Si els coixinets MOSFET es col·loquen contra el tauler i la part posterior del tauler arriba a una temperatura inacceptable,

cal col·locar el dissipador de calor a la part posterior del tauler. El dissipador de calor més utilitzat per a VRM és el dissipador de calor extruït d'alumini anoditzat negre.

El dissipador de calor VRM extruït d'alumini anoditzat negre és el tipus de dissipador de calor més popular per a VRM, el cos del dissipador està fet d'aliatge d'alumini 6063-T5, el procés és extruir el lingot d'alumini de la matriu i, a continuació, tallar la longitud segons sigui necessari, si el El dissipador té algunes característiques específiques, normalment utilitzem CNC per mecanitzar-lo. Per al dissipador de calor extruït d'alumini, l'acabat superficial és sovint anoditzat negre, que pot proporcionar anticorrosió i allargar la vida útil.

Varietats de dissipador de calor

Simulació tèrmica

Fàbrica i taller

Procés d'extrusió



Certificats

Sinda Thermal és un fabricant tèrmic líder a la Xina, la nostra fàbrica es va fundar el 2014 i es troba a la ciutat de Dongguan, Xina, oferim varietats de dissipadors de calor i altres peces de metall preciosos. La nostra planta compta amb 30 conjunts de màquines CNC i màquines d'estampació avançades i d'alt preu, també tenim molts instruments de prova i experiments i un equip d'enginyeria professional, de manera que la nostra empresa pot fabricar i oferir productes d'alta qualitat amb alta precisió i excel·lent rendiment tèrmic. Sinda Thermal es dedica a una gamma de dissipadors de calor que s'utilitzen àmpliament en noves fonts d'alimentació, vehicles d'energia nova, telecomunicacions, servidors, IGBT i Madical. Tots els productes coincideixen amb l'estàndard Rohs/Reach i la fàbrica està qualificada per ISO9001 i ISO14001. La nostra empresa ha estat un soci amb molts clients per una bona qualitat, un servei excel·lent i un preu competitiu. Sinda Thermal és un gran fabricant de dissipadors de calor per als clients globals.


Preguntes freqüents
1. P: Sou una empresa comercial o fabricant?
R: Som un fabricant líder de dissipadors de calor, la nostra fàbrica s'ha fundat durant 8 anys, som professionals i amb experiència.

2. P: Podeu oferir servei OEM/ODM?
R: Sí, OEM/ODM estan disponibles.

3. P: Teniu límit de MOQ?
R: No, no configurem MOQ, hi ha mostres de prototips disponibles.

4. P: Quin és el termini de producció?
R: Per a mostres de prototips, el termini de lliurament és de 1-2 setmanes, per a la producció en massa, el termini de lliurament és de 4-6 setmanes.

5. P: Puc visitar la vostra fàbrica?
R: Sí, benvingut a Sinda Thermal.
