Extrusions de dissipador de calor d'alumini per a electrònica

Per a un mòdul de dissipador de calor refrigerat per aire, el seu efecte no només depèn del volum d'aire del ventilador, sinó també del disseny del dissipador de calor. Un dissipador de calor dissenyat correctament pot fer que el dispositiu funcioni de manera estable només confiant en el flux d'aire ambiental quan el dispositiu no està overclock i no es carrega contínuament. Es pot demostrar que la importància del dissipador de calor i l'efecte de dissipació de calor del dissipador de calor és inseparable del seu procés de fabricació.

  Hi ha cinc tipus principals de dissipadors de calor que es classifiquen per procés de fabricació

1. Estampació del dissipador de calor:coure o alumini es pot estampar en la forma desitjada. S'utilitza habitualment en dispositius electrònics tradicionals refrigerats per aire, principalment per proporcionar un rendiment tèrmic limitat per a dispositius de baixa potència. Els dissipadors de calor estampats són ideals per a la producció en massa gràcies a l'ús de matrius avançades i la tecnologia d'estampació d'alta velocitat.

2. Dissipadors de calor d'extrusió d'alumini:Aquest dissipador de calor es pot utilitzar per a aplicacions d'alta potència. L'extrusió d'alumini amb una forma de secció transversal específica es pot formar mitjançant l'emmotllament per extrusió i es pot procedir al processament posterior, com ara el tall, el mecanitzat, etc. Els dissipadors de calor d'aleta rectangular omnidireccional i que incorporen aletes dentades es poden formar mitjançant tall transversal, cosa que pot millorar l'eficiència de dissipació de calor entre un 10 i un 20%, però l'extrusió d'aquesta secció transversal redueix la velocitat d'extrusió. . El mètode d'emmotllament per extrusió també té certes limitacions, com ara la relació entre l'alçada de l'aleta i l'espaiat de l'aleta i el gruix de les aletes, que limiten el rang de selecció dels paràmetres de disseny. Normalment, el dissipador de calor realitzat pel mètode d'emmotllament per extrusió convencional, la relació entre l'alçada de l'aleta i el pas és de fins a 10, mentre que el gruix mínim de l'aleta és de 0,8 mm.

3. Disipador de calor de les aletes de soldadura/muntatge:La majoria dels dissipadors de calor refrigerats per aire tenen la limitació de l'entorn de convecció. L'augment de les aletes del dissipador de calor millorarà significativament el rendiment general de dissipació de calor del dissipador de calor. Aquest dissipador de calor d'alt rendiment és. Les aletes es solden a la base mitjançant l'ús de pasta de soldadura tèrmicament conductora. Mitjançant aquest procés, la relació entre l'alçada i l'espaiat de les aletes es pot augmentar a 20 ~ 40, cosa que és molt convenient en espais limitats. Millora molt la capacitat del dissipador de calor per transferir calor a l'aire.

4. Disipador de calor de fosa:Utilitzant un motlle de fosa i es poden processar dissipadors de calor d'alumini, coure o bronze per a un dissipador de calor de fosa a pressió en condicions normals o al buit. Aquesta tècnica s'utilitza normalment per processar dissipadors de calor amb aletes d'alta densitat o aletes de pin, que proporcionen el millor rendiment de transferència de calor en flux d'aire d'alta velocitat.

5. Disipador de calor d'aleta skiving:Aquest tipus de tecnologia consisteix a utilitzar una màquina d'esquivar per pelar les aletes de la base d'alumini o coure, aquest tipus de dissipador de calor permet una alta densitat d'aleta i geometries d'aleta fines, de manera que ofereix un millor rendiment tèrmic que el dissipador de calor extruït. En comparació amb el dissipador de calor extruït, el dissipador de calor de l'aleta esquivada no té límits d'alçada i relació d'espai, i no té cap cost d'eines cars que el fan molt còmode i flexible per a la construcció de prototips.

Per a aquest article, presentem el dissipador de calor d'extrusió d'alumini, que és el tipus de dissipador de calor més utilitzat a la indústria tèrmica.

Especificació:

1. Produeix a partir d'alumini 6063 o un altre aliatge d'alumini

2. Queixa de Rohs

3. Les dimensions es poden personalitzar

4. Anoditzat negre o transparent, també altres especificar tractament superficial

5. Sense MOQ limitat

6. El termini de lliurament és de 3-4 setmanes per a la producció en massa, el termini de lliurament del prototip és de 2-3 setmanes.

Característiques i detalls:

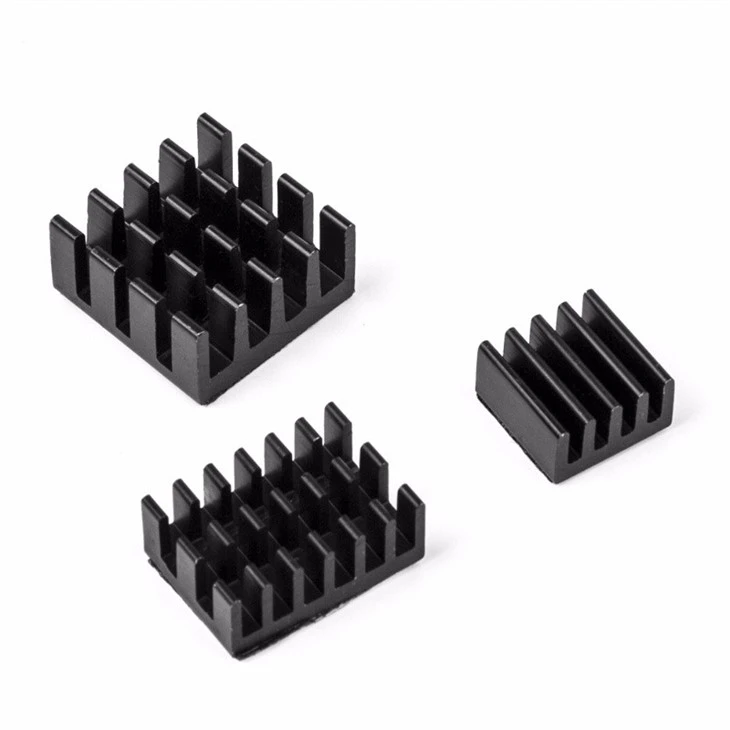

Dissipadors de calor extruït d'alumini amb anoditzat negre i anoditzat transparent.

Avantatges i avantatges:

● Equip de disseny professional i creatiu per oferir varietats de dissenys de dissipador de calor.

● La nostra fàbrica disposa d'instal·lacions i experiències adequades en la fabricació de tot tipus de dissipadors i components.

● Tenim el procés madur per produir els productes de refrigeració, de manera que podem oferir el millor preu i qualitat.

● Resposta ràpida i solucions flexibles

Fàbrica i taller



Procés d'extrusió



Certificats






Sinda Thermal és un fabricant tèrmic líder a la Xina, la nostra fàbrica es va fundar el 2014 i es troba a la ciutat de Dongguan, Xina, oferim varietats de dissipadors de calor i altres peces de metall preciosos. La nostra planta compta amb 30 conjunts de màquines CNC i màquines d'estampació avançades i d'alt preu, també tenim molts instruments de prova i experiments i un equip d'enginyeria professional, de manera que la nostra empresa pot fabricar i oferir productes d'alta qualitat amb alta precisió i excel·lent rendiment tèrmic. Sinda Thermal es dedica a una gamma de dissipadors de calor que s'utilitzen àmpliament en noves fonts d'alimentació, vehicles d'energia nova, telecomunicacions, servidors, IGBT i Madical. Tots els productes coincideixen amb l'estàndard Rohs/Reach i la fàbrica està qualificada per ISO9001 i ISO14001. La nostra empresa ha estat un soci amb molts clients per una bona qualitat, un servei excel·lent i un preu competitiu. Sinda Thermal és un gran fabricant de dissipadors de calor per als clients globals.


Preguntes freqüents
1. P: Sou una empresa comercial o fabricant?
R: Som un fabricant líder de dissipadors de calor, la nostra fàbrica s'ha fundat durant 8 anys, som professionals i amb experiència.

2. P: Podeu oferir servei OEM/ODM?
R: Sí, OEM/ODM estan disponibles.

3. P: Teniu límit de MOQ?
R: No, no configurem MOQ, hi ha mostres de prototips disponibles.

4. P: Quin és el termini de producció?
R: Per a mostres de prototips, el termini de lliurament és de 1-2 setmanes, per a la producció en massa, el termini de lliurament és de 4-6 setmanes.

5. P: Puc visitar la vostra fàbrica?
R: Sí, benvingut a Sinda Thermal.
