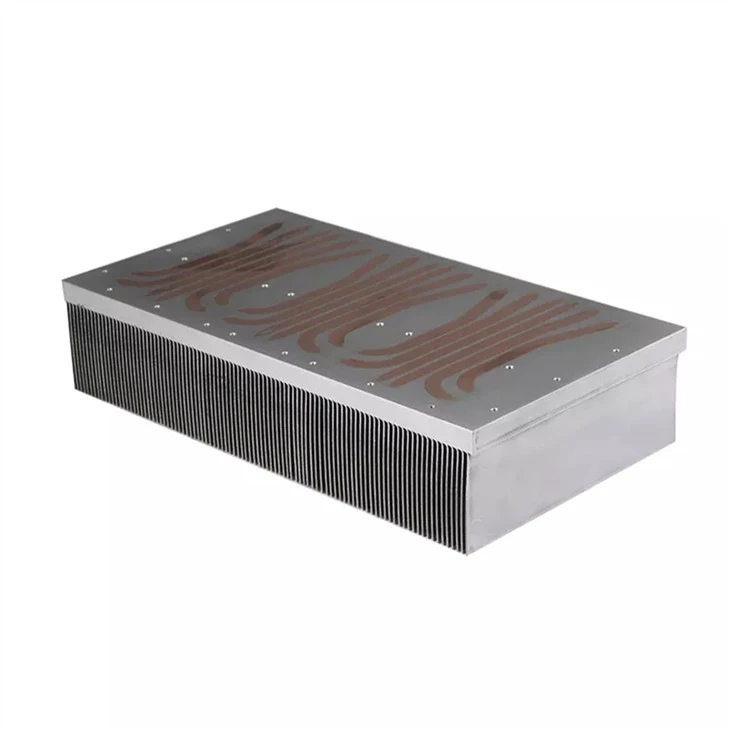

Dissipador de calor inversor d'aleta rasgada d'alumini amb tubs de calor

   Els inversors de potència són components essencials en una varietat d'aplicacions, com ara sistemes d'energia renovable, vehicles elèctrics i centres de dades. Aquests dispositius converteixen el corrent continu (DC) en corrent altern (AC) per alimentar diversos dispositius. A causa de la seva gran capacitat de potència, els inversors de potència generen molta calor durant el funcionament, la gestió tèrmica és fonamental per garantir que els inversors funcionin amb un alt rendiment. Els dissipadors de calor d'inverter tenen un paper vital en la gestió tèrmica dels inversors, mentre que els dissipadors de calor de tubs de calor són les solucions tèrmiques preferides pel seu gran rendiment tèrmic.

El dissipador de calor de l'inversor s'utilitza per eliminar la calor dels components electrònics de l'inversor, un dissipador de calor consisteix en una peça metàl·lica amb múltiples aletes unides a la part electrònica per augmentar l'àrea de contacte. Els dissipadors de calor inversors transfereixen la calor a l'entorn per conducció, convecció o radiació. Per millorar l'eficiència de la transferència de calor, el dissipador de calor ha de tenir una conductivitat tèrmica alta. El disseny del dissipador de calor s'ha de basar en les condicions de l'inversor i l'entorn circumdant, hi ha alguns factors que s'han de tenir en compte a l'hora de dissenyar un bon dissipador de calor inversor:

- Potència de sortida nominal
- temperatura de l'aire ambient
- Caudal d'aire
- Resistència tèrmica dels components electrònics

Per optimitzar el disseny del dissipador de calor, s'ha de realitzar l'anàlisi tèrmica per determinar la mida, la forma, el material i el TIM adequats del dissipador de calor.

Els dissipadors de calor de tubs de calor ofereixen avantatges importants respecte als dissenys tradicionals de dissipadors de calor. Un tub de calor és un tub cilíndric buit amb un buit a l'interior, que està tancat hermèticament per garantir que no entri aire al tub. Les canonades de calor funcionen segons el principi del canvi de fase, el fluid de treball és aigua o un altre refrigerant, s'evapora en un extrem i es condensa a l'altre extrem, l'absorció de calor del fluid de treball a l'extrem d'evaporació i l'eliminació de calor a l'extrem de condensació causen una gran quantitat de transferència de calor.

Els tubs de calor permeten més transferència de calor que els dissipadors de calor tradicionals perquè tenen una conductivitat tèrmica excel·lent, amb una conductivitat tèrmica de fins a 100,000 W/mK, els tubs de calor són la manera més eficient de transferir calor.

L'alt rendiment del dissipador de calor del tub de calor prové del seu disseny únic. Els tubs de calor estan fets de coure, alumini o níquel coneguts per la seva alta conductivitat tèrmica. L'interior de la canonada està ple de fluid de treball, que es selecciona per adaptar-se a la seva temperatura de treball, pressió i altres paràmetres.

Quan la temperatura dels components electrònics augmenta, el fluid de treball a l'extrem de l'evaporador s'evapora i elimina la calor. El vapor transfereix calor a l'extrem del condensador on es condensa i allibera calor. A continuació, el fluid de treball condensat torna a l'extrem de l'evaporador per capil·lar a l'estructura de la metxa.

Els dissipadors de calor de tubs de calor són altament personalitzables per permetre diverses configuracions, com ara planes, rodones o triangulars. Es pot integrar en un disseny d'inversor de potència o instal·lar-se com a component independent. Els radiadors Heatpipe són lleugers i la solució ideal per a aplicacions que requereixen un alt rendiment tèrmic.

Avantatges del dissipador de calor per a inversors de potència

Els dissipadors de calor de tubs de calor ofereixen diversos avantatges respecte als dissenys tradicionals de dissipadors de calor d'inverter. Aquests beneficis inclouen:

1. Alta conductivitat tèrmica: els tubs de calor tenen una alta conductivitat tèrmica i poden transferir una gran quantitat de calor dels components electrònics a l'entorn.

2. Pes lleuger: el pes lleuger del radiador de tubs de calor és una solució excel·lent per a aplicacions que requereixen una gran mobilitat.

3. Forta personalització: el radiador de tubs de calor es pot personalitzar segons les condicions de sortida de l'inversor i altres factors ambientals per optimitzar la dissipació de calor.

Varietats de dissipador de calor

Simulació tèrmica

Fàbrica i taller



Certificats

  Sinda Thermal és un fabricant tèrmic líder a la Xina, la nostra fàbrica es va fundar el 2014 i es troba a la ciutat de Dongguan, Xina, oferim varietats de dissipadors de calor i altres peces de metall preciosos. La nostra planta compta amb 30 jocs de màquines CNC i màquines d'estampació avançades i d'alt preu, també tenim molts instruments de prova i experiments i equip d'enginyeria professional, de manera que la nostra empresa pot fabricar i oferir productes d'alta qualitat amb alta precisió i excel·lent rendiment tèrmic. Sinda Thermal està compromesa amb una gamma de dissipadors de calor que s'utilitzen àmpliament en noves fonts d'alimentació, vehicles de nova energia, telecomunicacions, servidors, IGBT i Madical. Tots els productes coincideixen amb l'estàndard Rohs/Reach i la fàbrica està qualificada per ISO9001 i ISO14001. La nostra empresa ha estat un soci amb molts clients per una bona qualitat, un servei excel·lent i un preu competitiu. Sinda Thermal és un gran fabricant de dissipadors de calor per als clients globals.


PMF
1. P: Sou una empresa comercial o fabricant?
R: Som un fabricant líder de dissipadors de calor, la nostra fàbrica s'ha fundat durant 8 anys, som professionals i amb experiència.

2. P: Podeu oferir servei OEM/ODM?
R: Sí, OEM/ODM estan disponibles.

3. P: Teniu límit de MOQ?
R: No, no configurem MOQ, hi ha mostres de prototips disponibles.

4. P: Quin és el termini de producció?
R: Per a mostres de prototips, el termini de lliurament és de 1-2 setmanes, per a la producció en massa, el termini de lliurament és de 4-6 setmanes.

5. P: Puc visitar la vostra fàbrica?
R: Sí, benvingut a Sinda Thermal.
