Sistema de refrigeració tèrmica del portàtil
Al mòdul de refrigeració tèrmica de l'ordinador portàtil, els tres elements clau són el tub de calor, el ventilador de dissipació de calor i l'aleta de dissipació de calor. A més, hi ha elements utilitzats per millorar l'àrea de contacte i l'eficiència de conducció de calor entre ells.
Molts ordinadors portàtils estan coberts amb una capa de dissipador de calor de coure a la superfície de xips com ara CPU, GPU, memòria de vídeo i mòdul d'alimentació. Com a "intermediari" entre el xip i el tub de calor, la seva tasca principal és "extreure" ràpidament la calor del xip. També té l'efecte d'augmentar l'àrea de contacte i ampliar l'àrea de refrigeració.
De fet, hi ha una capa de greix conductor tèrmic com a farciment entre el xip i el dissipador de calor, i entre el dissipador de calor i el tub de calor. Al mateix temps, les superfícies del dissipador de calor i el tub de calor també s'han de polir finament: les superfícies del dissipador de calor de coure i el tub de calor són generalment molt aspres, en cas contrari, afectarà el seu contacte total amb el greix conductor tèrmic.

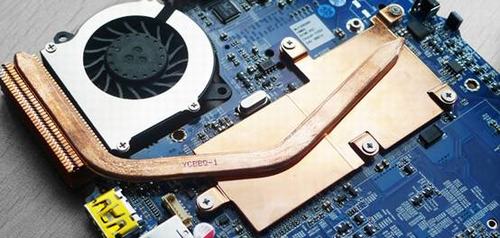

El tub de calor és un tub metàl·lic buit fet de coure pur. La part en contacte amb el xip CPU/gpu és el "extrem d'evaporació", i la part en contacte amb l'aleta de refrigeració és el "extrem de condensació". El tub de calor s'omple de condensat (com ara aigua pura). El seu principi de funcionament és que l'alta temperatura a la superfície del xip convertirà el líquid a l'extrem d'evaporació del tub de calor en vapor (el punt d'ebullició és molt baix al buit) i es mourà al llarg de la cavitat del tub fins a la cua del tub de calor. (extrem de condensació).
Per al disseny del mòdul de refrigeració de l'ordinador portàtil, com més gruixut sigui el diàmetre i com més nombre de tubs de calor, més gran serà l'eficiència de conducció de calor. Tanmateix, per tal de reduir el vapor calent a la secció de condensació del tub de calor a líquid en el menor temps possible, també es proposen requisits més elevats per a les aletes de refrigeració coincidents.

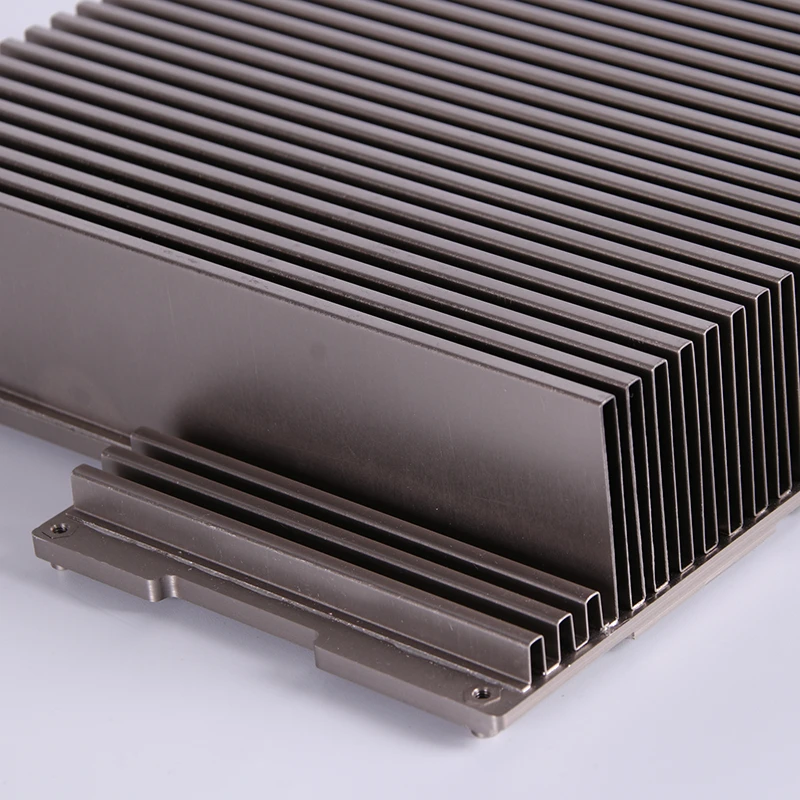

Les aletes de refrigeració es classifiquen com a "elements de refrigeració passius" en el camp del disseny d'enginyeria electrònica. Estan fets principalment d'alumini i coure. El seu principi de funcionament és dissipar la calor transferida del tub de calor en forma de convecció. L'eficiència de refrigeració depèn de la mida de la superfície.
En el procés de "cpu/gpu → greix de silicona conductor tèrmic → dissipador de calor → tub de calor", el viatge de dissipació de calor del portàtil ha arribat a la meitat i el següent pas és com "eliminar" la calor fora del cos. El ventilador de refrigeració pot treure tota la calor dels components de la CPU o la GPU mitjançant la força de refrigeració per aire, cosa que fa que el laotop funcioni a una temperatura estable.
Cal tenir en compte que, llevat d'alguns ordinadors portàtils que adopten un disseny sense ventilador i persegueixen una lleugeresa extrema, les aletes de refrigeració no poden existir de manera independent. Un grup d'aletes de refrigeració ha de correspondre a un ventilador de refrigeració i una sortida d'aire de refrigeració corresponent.
